サポートガススプリング

私たちが提供するもの

当社は、幅広いガス スプリング製品群の専用製品ファミリーとしてサポート ガス スプリングを製造しています。これらのユニットは、蓋、ドア、ハッチ、および調整可能な表面を任意の位置に保持または補助できるように設計されています。コンパクトなシリンダーとピストンロッドの設計により、高い力対サイズ比が実現され、従来のスプリングが適合しない場所への設置に適しています。

当社の標準的な製造仕様を以下に示します。また、お客様の用途に合わせてエンドフィッティング、ロッド材質、減衰特性を変更したカスタムバリエーションも製造します。

アプリケーションの適合性

サポートガススプリングは、パネル、蓋、または表面を開いたままにしておく必要がある場合、または最小限の労力で調整する必要がある場合に使用されます。一般的なインストールには次のようなものがあります。

• 自動車およびRV用途の荷物室およびトランクリッド
• 農業機械のアクセスパネルとガード
• 背もたれと足掛けを調整できる医療用および住宅用ベッド
• 工具箱、収納コンパートメント、クイックコピー機カバー
• デザイナーのドア、窓、仕切られた食器棚

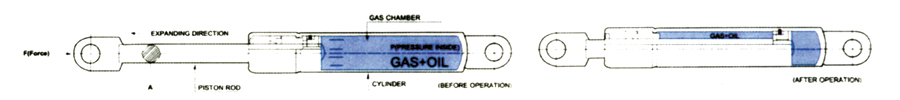

ガススプリングは任意の高さで停止できるため、機械的なラッチを使用せずに無限位置ロックが必要な用途に適しています。この力はピストンロッドの断面に作用する窒素圧力によって生成されるため、反力はストローク全体を通じて一定に保たれます。

エンジニアリングと構成

お客様の特定の動作点を中心に各サポート ガス スプリングを構成します。主要なパラメータは次のとおりです。

• 力の要件 – 可動部品の重量、重心、取り付け角度に基づきます。
• ストローク長さ – 蓋または表面の必要な移動量によって決定されます。

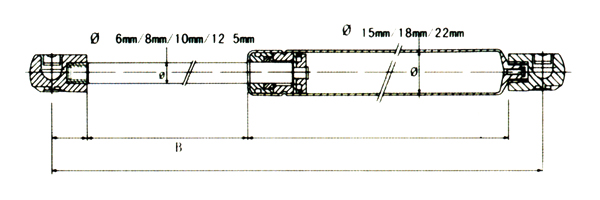

• 延長長さ – ロッドが完全に出ているときの全長。取り付けブラケットに影響します。
• エンドフィッティング – アセンブリに適合するボールソケット、クレビス、またはカスタムブラケット。
• ダンピング – ストロークの終わりにオプションで内蔵ダンピングを行い、スラミングを防ぎます。

当社のエンジニアリング チームは、お客様の図面またはサンプルに基づいて作業を行います。環境要件や安全要件に合わせて、フォース カーブ、ロッド直径、シリンダーの材質を調整できます。高サイクルアプリケーションの場合は、予想されるサイクル数と動作温度範囲を指定することをお勧めします。

品質とテスト

当社は自動生産ラインと社内試験装置を運用し、一貫した力出力と漏れのない性能を保証します。すべてのバッチが次の点で検査されます。

• 指定されたストローク位置での力の許容差
• 圧力下でのシールの完全性
• ロッドの表面仕上げと耐食性
• 負荷時のサイクル寿命

中国の常州にある当社の工場では、材料の入荷から最終組み立てまで厳格な品質管理が行われています。アプリケーションで温度サイクルや塩水噴霧への曝露などの特定の検証が必要な場合は、カスタム テスト プロトコルも提供します。

関連ガススプリング製品

サポートガススプリングを超えて、当社はさまざまな機能に合わせたあらゆる種類のガススプリングを製造しています。私たちの ガススプリング 一般的なリフティングとカウンターバランスのカテゴリ。任意の位置でのロックが必要なアプリケーションについては、当社の製品を参照してください。 ロック可能なガススプリング 。蓋を開けやすくし、開いた状態を保持するスプリングが必要な場合は、 自動スプリングリフトガスストラット それは正しい選択かもしれません。

ソリューションの構成に使用する情報

正確な提案書と見積もりを作成するには、次のプロジェクトの詳細が必要です。

• 用途の説明と取り付け方向 (垂直、水平、または斜め)
• 可動部の重量とその重心
• 必要ストロークと延長長さ
• 開位置および閉位置での必要な力
• 動作温度範囲と環境暴露
• エンドフィッティングの種類と取付金具の寸法
• 予想されるサイクル寿命と安全基準または規制基準
• 目標数量と納期

図面またはサンプルをお送りいただければ、当社のエンジニアが仕様を確認し、詳細なお見積りを提供いたします。標準設計と完全カスタム設計の両方をサポートします。
